Vermessung eines Hausanschlusses mit dem Smartphone

Vermessung eines Hausanschlusses

Im Video wird gezeigt, wie mit NAVA eine komplette Hausanschlusssituation eingemessen wird, ohne dass klassische Vermessungsgeräte zum Einsatz kommen. Allein mit den Fähigkeiten eines modernen Smartphones und mit der Augmented-Reality-App NAVA erfasst der Monteur innerhalb von etwa 10 Minuten den Leitungsverlauf, erstellt eine Fotodokumentation, bestimmt die Bauteile und erzeugt eine zentimetergenaue digitale Skizze, die in Echtzeit auch im Innendienst zur Verfügung steht.

Beitragsbild GNSS

Hexagon setzt auf NAVA-App

Einmessung von Hausanschlüssen mit Smartphone und GNSS

Hexagons Safety, Infrastructure & Geospatial Division, Hersteller von Software für Geo- und Netzinfor-mations- sowie Einsatzleitsysteme, und die Mettenmeier GmbH, Lösungsanbieter für die Energie- und Wasserwirtschaft, kooperieren bei der Einmessung von Hausanschlüssen. So nimmt Hexagon die von Mettenmeier entwickelte Augmented-Reality-App NAVA ab sofort in sein Portfolio auf und stellt diese integriert in die Gesamtlösung seinen Kunden zur Verfügung. Gleichzeitig erhält NAVA eine weitere Genauigkeitskomponente mit dem GNSS-Empfänger Leica Zeno FLX100 von Hexagon.

Durch die Integration der NAVA-App erwartet Hexagon einen Innovationsschub bei seinen Kunden im Infrastrukturbereich. „Im Prozess Hausanschlussdokumentation und -einmessung ergänzt die NAVA-App in idealer Weise unser breites Produktportpolio HxGN NetWorks für Versorgungs-, Entsorgungs- und Telekommunikationsunternehmen“, sagt Maximilian Weber, Senior Vice President, EMEA, Hexagons Safety, Infrastructure & Geospatial Division. Insbesondere Netzbetreiber und die beauftragten Tiefbau-unternehmen digitalisieren damit den Prozess rund um die Hausanschlussdokumentation und die Einmessung. „Der Hausanschluss ist ein Gradmesser der Digitalisierung bei den Netzbetreibern“, ergänzt Stefanie Mollemeier, Geschäftsführerin der Mettenmeier GmbH, „und die Hexagon-Kunden werden von dieser Smartphone-App begeistert sein.“ Selbst Mehrspartenhausanschlüssen lassen sich inklusive Liniendarstellung in einem Vorgang dokumentieren. Dazu nutzt die App neueste Technologien wie Augmented Reality, 3D, Bilddokumentation und Automatisierung. Zugleich öffnet die NAVA-App den Weg in Richtung eines „gläsernen Bürgersteigs“. Aufgrund der Einfachheit und der funktionellen Reife von NAVA über iOS- und Android-Plattformen kann jeder Monteur die genauen Positionen der unterirdischen Anlagen direkt nach der Leitungsverlegung erfassen, Fotos erstellen und den Graben zeitnah wieder schließen. Ein Auftragsstau oder eine ungenaue Einmessung der Bestandsanlagen erst nach Verfüllung der Gräben wird dadurch vermieden. Weiterer Pluspunkt der Lösung ist die von Hexagon bereits realisierte GIS-Schnittstelle: Direkt nach der Einmessung des Hausanschlusses mit dem Smartphone gelangt die digitale Skizze inklusive aller auftragsbezogener Daten und Bauteile direkt und ohne Medienbruch über die Cloud an den NAVA-Manager und von dort weiter ins Geo-/Netzinformationssystem. Daraus resultiert für die Anwender der Hexagon-Lösung HxGN NetWorks eine spürbar verkürzte Prozesskette bei gleichzeitiger Reduzierung der Fehlerquote in der Hausanschlussdokumentation. Fehlende oder unleserliche Messdaten und die daraus resultierenden Rückfragen gehören damit der Vergangenheit an.

Während NAVA mit seinem photogrammetrischen Verfahren bereits Messergebnisse in DVGW-konformer Präzision nach GW 120 liefert und auch bei GPS-Abschattung funktioniert, hat Mettenmeier die Lösung nun um die mobile GNSS-Antenne Leica Zeno FLX100 von Hexagon erweitert. Diese reichert die Messung mit absoluten Koordinaten an. Dazu wird das Smartphone über eine universelle Handheld-Halterung mit dem Empfänger gekoppelt und das kostenlose Leica Zeno Connect-Dienstprogramm auf dem Smartphone installiert. Über den Multifrequenzempfang und das eingesetzte Korrektursignal erzielt NAVA damit horizontale Genauigkeiten von weniger als zwei Zentimetern. Zusätzlich erfolgt durch die Augmented Reality der NAVA-App eine intuitive Überprüfung der Lagequalität direkt vor Ort. Der Vorteil der absoluten GNSS-Koordinaten liegt darin, dass nun zusätzlich auch Messungen bei schlechter Sicht oder in größeren räumlichen Dimensionen stattfinden können, zum Beispiel bei der Gleisvermessung, bei Kabel- und Rohrleitungstrassen oder bei sehr langen Hausanschlussleitungen.

Nachdem NAVA bereits auf der Anwenderkonferenz von Hexagons Safety, Infrastructure & Geospatial Division im Oktober 2022 in Berlin erstmalig präsentiert wurde, planen die beiden Unternehmen bereits die Vorstellung der Gesamtlösung im Rahmen eines gemeinsamen Webinars.

NAVA-GNSS
Einmessung am offenen Hausanschlussgraben mit der NAVA-App und der GNSS-Antenne von Hexagon.
(Quelle: Mettenmeier)

Informationen zu Hexagon

Hexagon ist ein weltweit führender Anbieter von Digital-Reality-Lösungen, die Sensor-, Software- und autonome Technologien kombinieren. Wir setzen Daten ein, um Effizienz, Produktivität, Qualität und Sicherheit in Anwendungen für Industrie, Fertigung, Infrastruktur, Mobilität und im öffentlichen Sektor zu steigern. Unsere Technologien tragen zur Ausgestaltung produktionstechnischer und mit Menschen verbundener Ökosysteme bei, die zunehmend vernetzt und autonom werden – für eine skalierbare, nachhaltige Zukunft.

Hexagons Safety, Infrastructure & Geospatial Division verbessert weltweit die Widerstandsfähigkeit und Nachhaltigkeit wichtiger Dienste, Dienstleistungen und Infrastrukturen zum Wohle des Gemeinwesens. Unsere Lösungen erzeugen aus komplexen Daten zu Menschen, Standorten und Anlagen aussagekräftige Informationen und Funktionen für eine bessere und schnellere Entscheidungsfindung in den Bereichen Behörden und Organisationen mit Sicherheitsaufgaben, Ver- und Entsorgung, Verteidigung, Verkehr und öffentliche Verwaltung.

Hexagon (Nasdaq Stockholm: HEXA B) beschäftigt ca. 23,000 Mitarbeiter in 50 Ländern und erwirtschaftet einen Nettoumsatz von ca. 4,3bn Mrd. Euro. Unter hexagon.com erfahren Sie mehr. Folgen Sie uns auch unter @HexagonAB.

Informationen zu Mettenmeier

Mettenmeier ist ein mittelständisches Softwareunternehmen mit Hauptsitz in Paderborn und beschäftigt derzeit rund 200 Mitarbeiterinnen und Mitarbeiter. Als Anbieter für IT-Lösungen und Beratungsleistungen gehört Mettenmeier zu den ersten Adressen in der Energie- und Wasserwirtschaft. Dabei liegt der Fokus auf den Bereichen GIS und Netzdaten, Asset- und Work-Management sowie der Gestaltung und Unter-stützung von Serviceprozessen. www.mettenmeier.de

GNSS-Empfänger für NAVA

Vermessung mit dem Smartphone erhält weitere Genauigkeitskomponente

Die App NAVA zur Einmessung von Hausanschlüssen mit dem Smartphone liefert standardmäßig mit einem photogrammetrischen Messverfahren Daten von hoher Genauigkeit gemäß der Normen DVGW GW 120 und VDE-AR-N 4201. Nun hat Mettenmeier die Lösung um einen mobilen GNSS-Empfänger erweitert, der die Messergebnisse mit absoluten Koordinaten anreichert. Dazu wird das Smartphone über eine universelle Handheld-Halterung mit dem Empfänger gekoppelt und die zugehörige App auf dem Smartphone installiert. Über den Multifrequenzempfang und das eingesetzte Korrektursignal erzielt NAVA damit horizontale Genauigkeiten von weniger als zwei Zentimetern. Zusätzlich erfolgt durch die Augmented Reality der NAVA-App eine intuitive Überprüfung der Lagequalität direkt vor Ort.

Während die herkömmlichen NAVA-Messungen bereits für hervorragende Genauigkeitswerte im Hausanschlussbereich sorgen und auch bei GPS-Abschattung funktionieren, sorgt dieser zusätzliche Genauigkeitsfaktor für weitere Sicherheit. Der Vorteil liegt darin, dass die absoluten GNSS-Koordinaten nun zusätzlich mit in die Messergebnisse aufgenommen werden. So können auch Messungen bei schlechter Sicht oder in größeren räumlichen Dimensionen stattfinden, zum Beispiel bei der Gleisvermessung, bei Kabel- und Rohrleitungstrassen oder bei sehr langen Hausanschlussleitungen. Gleichzeitig erkennt das System auch ungenaue GNSS-Punkte, die zum Beispiel aufgrund der Begebenheiten vor Ort entstanden sind, und markiert diese in der Skizze automatisch.

Sind die Messungen vor Ort abgeschlossen, erledigt NAVA den Rest: Es erzeugt eine orthogonale Hausanschlussskizze und sendet diese zusammen mit den Bilddaten über die Cloud an den NAVA-Manager im Büro. Dort werden die photogrammetrischen und die absoluten Messpunkte gleichzeitig in der Skizze dargestellt. Sie sind damit vergleichbar und noch besser interpretierbar, um sie später ins GIS einzuarbeiten. Mithilfe der GNSS-Koordinaten wird die Skizze dann automatisch punktgenau platziert, sodass die Einarbeitung im GIS bei hoher Genauigkeit der Grundkarte annähernd ohne Nacharbeiten erfolgen kann.

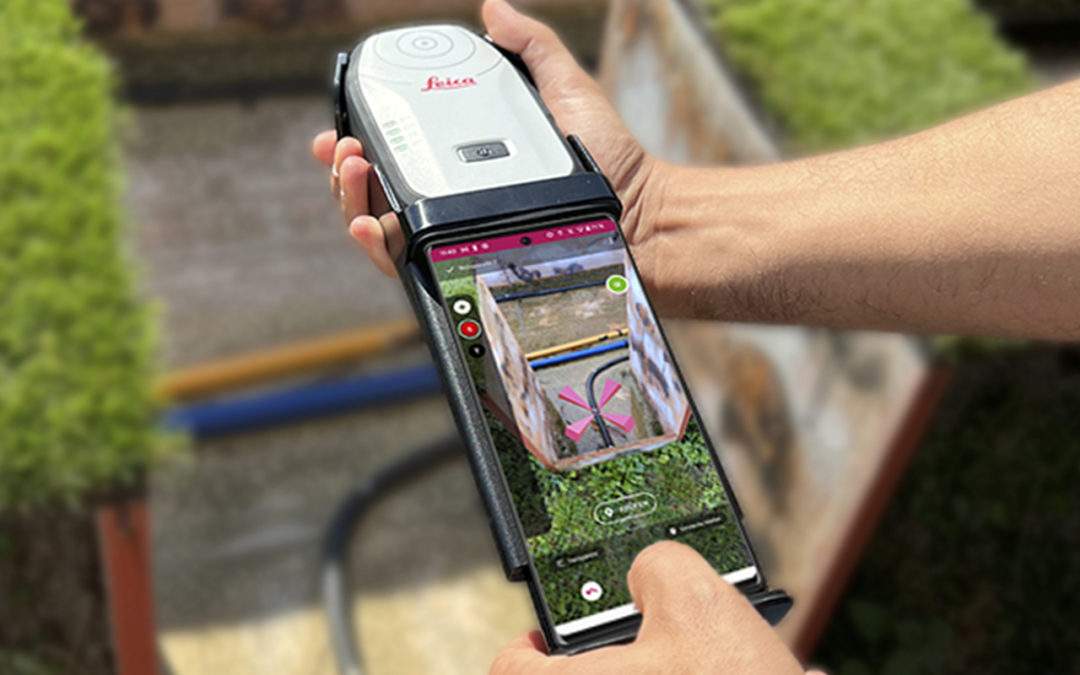

GNSS-Empfänger für NAVA

NAVA ermittelt im Zusammenspiel mit einem mobilen GNSS-Empfänger wie dem Leica Zeno jetzt auch absolute Messpunkte.

NAVA-App jetzt weltweit erhältlich

GE und Mettenmeier vereinbaren eine neue Kooperation zur Einmessung von Hausanschlüssen

GE Digital, Hersteller des erfolgreichen Smallworld GIS und die Mettenmeier GmbH, der Anbieter von Lösungen für die Energie- und Wasserwirtschaft, haben eine neue Partnerschaft beschlossen. Nachdem die innovative Augmented-Reality-App NAVA zur Einmessung von Hausanschlüssen bereits in der Vergangenheit Einzug in die Leistungsportfolios diverser GIS-Anbieter in Deutschland gehalten hat, haben die beiden Unternehmen jetzt eine Vereinbarung getroffen, die Lösung ab sofort auch weltweit über die Vertriebskanäle des Branchenprimus anzubieten.

Infolgedessen wird NAVA künftig auf der offiziellen Preisliste von GE Digital geführt, so dass international sämtliche GE-Digital-Partner die App ihren Kunden anbieten können. Teil dieser Vereinbarung ist auch die NAVA-Schnittstelle zu GE Smallworld GIS. Die sorgt für eine digitale Datenverarbeitung in Echtzeit. Das heißt konkret: Bereits wenige Sekunden nach der Einmessung des Hausanschlusses mit dem Smartphone, gelangt die digitale Skizze inklusive aller auftragsbezogener Daten und Bauteile direkt und ohne Medienbruch digital ins GIS. Damit setzt GE Digital auf neueste Technologien, wie Augmented Reality, 3D, Bilddokumentation, Automatisierung, Digitalisierung und öffnet zugleich den Weg in Richtung des „gläsernen Bürgersteigs“. Insofern erweist sich NAVA als ausgezeichnete und konsequente Portfolioergänzung zum Management eines bis dato manuellen Hausanschlussprozesses inklusive Schnittstelle zu den in Deutschland eingesetzten GIS-Fachschalen „Smallworld NRM“, aber auch zu anderen vergleichbaren Datenmodellen. Nachdem NAVA bereits auf der GE-Konferenz in Paris erfolgreich präsentiert wurde, folgt nun der erste gemeinsame Auftritt im deutschsprachigen Raum auf der Intergeo in Essen.

Dokumentation von Leitungsverlauf

Mit der NAVA-App dokumentieren Netzbetreiber den Leitungsverlauf mit dem Smartphone am offenen Graben. (Quelle: Mettenmeier)

NAVA verleiht der Einmessung von Hausanschlüssen aufgrund seiner funktionellen Reife über iOS- und Android-Plattformen und der GIS-Anbindung einen deutlichen Schub: Intuitiv, durchgehend digital und ohne jegliche Medienbrüche. Die Erfassung der Daten erfolgt mittels Augmented Reality über das Smartphone in DVGW-konformer Präzision nach GW 120. Damit kann jeder Monteur den Hausanschluss direkt nach der Leitungsverlegung einmessen, Fotos machen und den Graben zeitnah wieder schließen. Dies ist ein großer Vorteil für den Hausbesitzer und den Netzbetreiber, denn die Einmessung liegt bereits vollständig digital vor und sorgt für eine schnelle und korrekte Dokumentation im GIS. Weiterer Pluspunkt der Lösung: Die App erlaubt die Dokumentation von Mehrspartenhausanschlüssen inklusive Liniendarstellung in einem Vorgang. Daraus resultiert eine spürbar verkürzte Prozesskette bei gleichzeitiger Reduzierung der Fehlerquote im Rahmen fehlender oder unleserlicher Messdaten und die daraus resultierenden Rückfragen.

Die Mettenmeier GmbH entwickelt als GE-Digital Partner seit über 30 Jahren Anwendungen für das Smallworld GIS. Als Mitglied im VDE/FNN, DVGW, DWA und in der Smallworld User Group fokussiert das Softwareunternehmen den Erfahrungsaustausch mit Anwendern und anerkannten Experten.

NAVA-Schnittstelle Smallworld GIS

Die NAVA-Schnittstelle überträgt die digitale Hausanschlussskizze mit allen Bauteilen, 3D-Messwerten und der Fotodokumentation an das GIS. (Quelle: Mettenmeier)

Über GE Digital

GE Digital, ist ein führendes Unternehmen für industrielle Software und ist Hersteller der Smallworld-Technologie. Das Ziel von GE Digital ist es, mit Software ihre Geschäftsprozesse zu vereinfachen, besser zu steuern, zu analysieren und zu optimieren. Die Energiesparte von GE Digital, bietet weltweit Lösungen für erneuerbare Energien, Strom, Versorgungsunternehmen und Energiefinanzdienstleistungen an. Zusammen mit seinen Kunden liefert GE Digital ein Drittel des weltweiten Strombedarfs und konzentriert sich auf den Weg zu einer zuverlässigen, erschwinglichen und nachhaltigen Energieversorgung.

Über Mettenmeier

Mettenmeier ist ein mittelständisches Softwareunternehmen mit Hauptsitz in Paderborn und beschäftigt derzeit rund 200 Mitarbeiterinnen und Mitarbeiter. Als Anbieter für IT-Lösungen und Beratungsleistungen gehört Mettenmeier zu den ersten Adressen in der Energie- und Wasserwirtschaft. Dabei liegt der Fokus auf den Bereichen GIS und Netzdaten, Asset- und Work-Management sowie der Gestaltung und Unterstützung von Serviceprozessen. www.mettenmeier.de

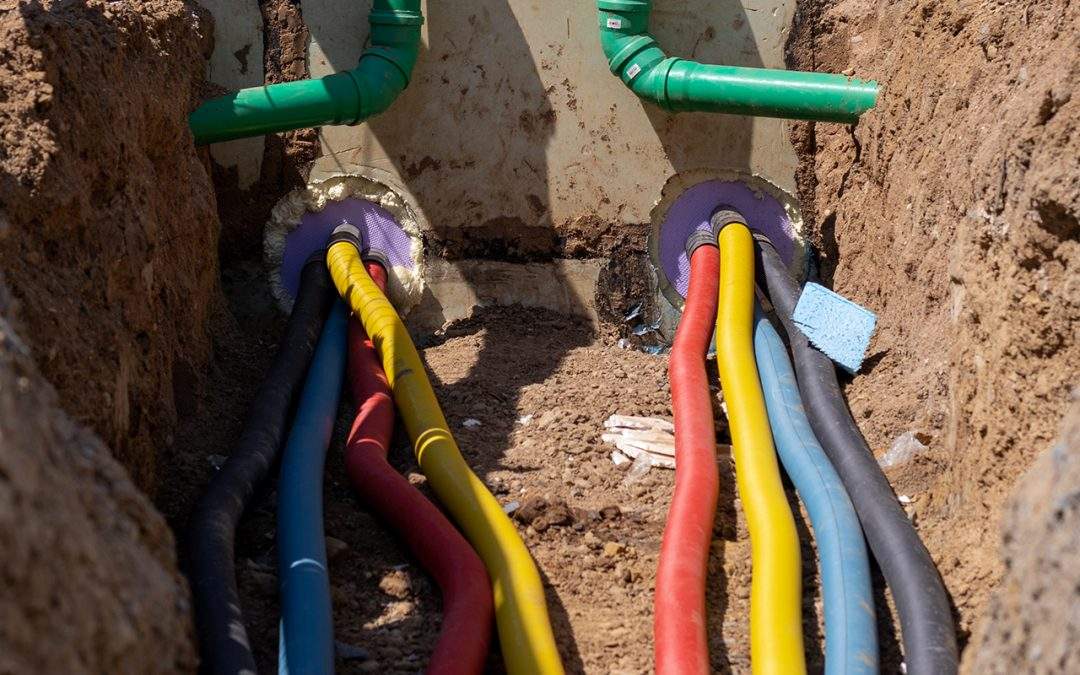

Stadtwerke Haltern – Einmessung von Hausanschlüssen

Seit September 2021 setzen die Stadtwerke Haltern am See die NAVA-App zur Einmessung ihrer Strom- und Gashausanschlüsse ein. Nach einer Testphase wurde die Lösung im Januar 2022 in produktiven Betrieb genommen. Dazu haben die Stadtwerke insgesamt 14 Mitarbeiter geschult und mit aktuellen iPhones ausgestattet. Das neue vollständig digitale Messverfahren hat sich in kurzer Zeit bewährt und ersetzt heute zum größten Teil herkömmliche Messgeräte und Papierskizzen. Mindestens 300 Messungen werden nun allein für das erste Jahr anvisiert. Dazu gehören Neubaugebiete ebenso wie Querverlegungen oder das Nachrüsten von Gasanschlüssen bei bestehenden Kunden. Über die Smallworld-NAVA-Schnittstelle werden die eingemessenen Skizzen direkt ins GIS übertragen und dort in den Datenbestand eingearbeitet.

Regelwerkskonformer Einsatz der NAVA-App

DVGW GW 120 UND VDE-AR-N-4201

Mit dem im Dezember 2021 aktualisierten Regelwerk (GW 120 (A) und VDE-AR-N-4201) für die Netzdokumentation in Versorgungsunternehmen kann NAVA als photogrammetrisches Verfahren nun – über die in DVGW 128 (M) bzw. FNN-Hinweis S 128 behandelten Einmessungsverfahren hinaus – eingesetzt werden! Die Schulung des Personals in der Anwendung des Verfahrens und der eingesetzten Geräte gehören für uns schon von Anfang an zur Selbstverständlichkeit.

Mit der Einmessung in der Augmented Reality werden weiter die unverändert geltenden Kriterien wie die Erfassung an allen Knickpunkten am offenen Rohrgraben unterstützt. Zudem ist die Erfassung für jeden Knickpunkt und für jedes Bauteil mit einer automatischen Fotodokumentation spielerisch leicht. Auch steht die Interimsdokumentation bereits im Innendienst zur Verfügung, während der Rohrgraben noch offen ist. Ebenfalls werden die neuen Anforderungen bzgl. der gleichen Messgenauigkeit in der Höhe wie in der Lage mit der Erfassung der 3D-Koordinaten voll erfüllt. Zudem kann mit der Höhenbestimmung relativ zum Bezugspunkt in Verbindung mit der Fotodokumentation die Wiederherstellung in der Höhe auch noch erfolgen, wenn die Geländehöhe später, beispielsweise durch das Anlegen eines Gartens, verändert wird.

Die NAVA-App stellt in der neuesten Version mit dem automatischen Öffnen der Skizze vor einem Kartenhintergrund (WMS-Dienst) direkt nach der Einmessung sicher, dass die Richtigkeit direkt vor Ort geprüft wird. Die App sichert dabei – beispielsweise mit konfigurierten Pflichtfeldern – automatisch die Vollständigkeit der notwendigen Informationen. Alleinstellungsmerkmale von NAVA bei der mobilen Erfassung sind der integrierte Qualitätsindikator (QI) und der Prüfmodus. Mit der zugehörenden Dokumentation in der Web-Anwendung „NAVA-Manager“ sind das eingesetzte Verfahren und die Qualität der gemessenen Werte damit jederzeit transparent nachvollziehbar.

Die digitalen Messwerte stehen mit einem geeigneten digitalen Abbild in der NAVA-Zeichnung nicht nur im NAVA-Manager sofort nach der Einmessung zur Verfügung, sondern können zudem auch über eine NAVA-API abgerufen oder als Austauschdateien geladen werden. Entsprechende GIS-Schnittstellen wurden bereits für verschiedene GIS-Systeme realisiert. Durch Systemintegration mit einem DMS ist so auch eine rechtssichere Aufbewahrung der Aufnahmeskizzen möglich.

Die Mettenmeier GmbH unterstützt Sie darüber hinaus bei der im Regelwerk geforderten Festlegung der Kriterien für die einfachen Vermessungen mit NAVA sowie der regelmäßigen Überprüfung der Geräte und Dokumentation der Prüfergebnisse mit Beratung und Schulung. Dabei greifen wir auf ein eigenes Testfeld, Genauigkeitsuntersuchungen – unter anderem mit dem Fraunhofer IIS – sowie die jahrzehntelange Erfahrung in der Erstellung von Vermessungsanweisungen und Erfassungsvorschriften zurück.
