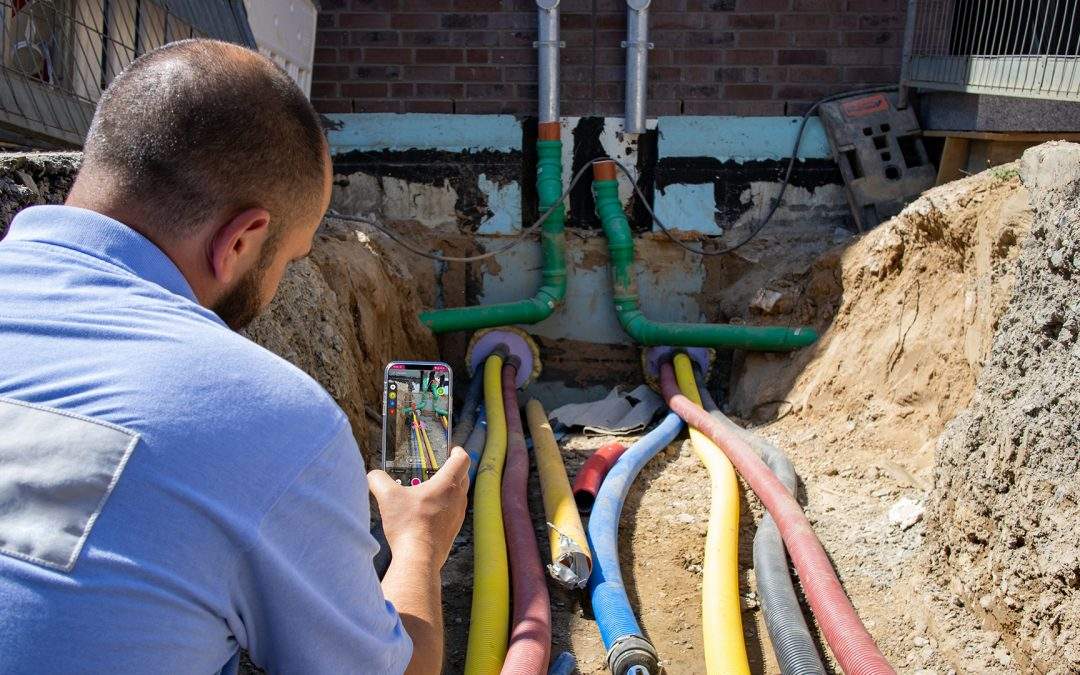

B_I Medien: Einmessung von Hausanschlüssen mit dem Smartphone

NAVA in der Presse – die Zeitschrift „B_I Medien“ berichtet:
Mit der NAVA-App gibt die Mettenmeier GmbH den Monteuren von Versorgern und Tiefbauern ein Tool für die intuitive und komplett digitale Einmessung von Hausanschlüssen an die Hand. So erfassen die Monteure die komplette Hausanschlusssituation direkt am offenen Graben.

Unterstützt durch Augmented Reality erreicht NAVA, die „NetzAnschlussVermessungApp“, ohne den Einsatz von GPS Genauigkeiten im Zentimeterbereich und liefert fertige digitale Skizzen in Echtzeit an den Innendienst und an die GIS-Fortführung, inklusive aller Sachdaten zu den Bauteilen und einer umfassenden Fotodokumentation.

E-world energy & water 2024

NAVA auf der E-world energy & water 2024

Vom 20. bis 22. Februar 2024 fand in Essen die alljährliche E-world energy & water statt. Mit dabei war unsere Smartphone-App NAVA, die den gesamten Prozess rund um die Hausanschlussdokumentation von der Auftragserfassung bis zur Fortführung im GIS digitalisiert. An unserem Stand hatten alle Interessierten die Möglichkeit, die App live zu testen!

Wir bedanken uns für die interessanten Gespräche!

E-world energy & water 2024

36. Oldenburger Rohrleitungsforum

NAVA auf dem 36. Oldenburger Rohrleitungsforum
Hausanschlüsse vollständig digital dokumentieren? Mit unserer smarten Vermessungsapp NAVA kein Problem! Auf dem 36. Oldenburger Rohrleitungsforum haben wir unsere NAVA-App sowie unsere weiteren Softwarelösungen für den Netzservice und die Netzdokumentation gezeigt.

Vielen Dank für die interessanten Gespräche!

36. Oldenburger Rohrleitungsforum

Der Wassermeister: Einmessung von Hausanschlüssen mit dem Smartphone

NAVA in der Presse – die Zeitschrift „Der Wassermeister“ berichtet:
Mit der NAVA-App gibt die Mettenmeier GmbH den Monteuren von Versorgern und Tiefbauern ein leistungsstarkes, auf dem Handy zu installierendes Tool an die Hand, mit dem die Einmessung von Hausanschlüssen intuitiv und komplett digital zum Kinderspiel wird. So erfassen die Monteure die komplette Hausanschlusssituation direkt am offenen Graben. Ein Auftragsstau oder eine ungenaue Einmessung der Bestandsanlagen erst nach Verfüllung der Gräben wird dadurch vermieden.
Der Wassermeister NAVA-Artikel
In Zusammenarbeit mit der Universität Paderborn und mit Netzbetreibern hatte Mettenmeier bereits vor einigen Jahren die Vision der vollständigen Digitalisierung der Hausanschlussdokumentation formuliert und anschließend NAVA, die „NetzAnschlussVermessungApp“ entwickelt. Mittlerweile ist die App vollständig ausgereift und hat sich vielerorts bei Netzbetreibern und Tiefbauunternehmen in der Praxis bewährt. Unterstützt durch Augmented Reality erreicht dieses photogrammetrische Verfahren ohne den Einsatz von GPS Genauigkeiten im Zentimeterbereich und liefert fertige digitale Skizzen in Echtzeit an den Innendienst und an die GIS-Fortführung, inklusive aller Sachdaten zu den Bauteilen und einer umfassenden Fotodokumentation.

Durchgängig digitaler Prozess
Die App vermisst den Hausanschluss und erfasst alle zusätzlichen Sachinformationen vor Ort. Grundidee ist, dass der Monteur sofort nach Fertigstellung den Hausanschluss selbst einmisst und damit im Prozess nicht mehr auf den Vermesser warten muss. Alle auftragsbezogenen Daten und Skizzen bleiben dabei stets digital – ohne Medienbruch: Angefangen bei der Auftragserfassung über die Einmessung, Dokumentation und Weiterverarbeitung durchläuft die Hausanschlussvermessung unterschiedliche Prozessbeteiligte und Systeme. Am Anfang der Prozesskette legt der Innendienst schnell und unkompliziert einen Vermessungsauftrag im „NAVA-Manager“ an. Diese Web-Anwendung dient zur Disposition und Fortführung im Büro. Ohne Zettelwirtschaft erhält der Außendienst seinen Auftrag dann in Echtzeit auf das Smartphone. Weil der NAVA-Manager im Büro und die mobile NAVA-App über die Cloud direkt miteinander kommunizieren, werden auch die vollständigen Messergebnisse in Echtzeit zurück an den NAVA-Manager zur Fortführung übertragen. So erhält der Innendienst genaue Einsichten in den Prozess, wie er tatsächlich auf der Baustelle stattfindet. Die Prozesskette verkürzt sich spürbar bei gleichzeitiger Reduzierung der Fehlerquote in der Hausanschlussdokumentation bis ins GIS. Vorhandene GIS-Schnittstellen existieren zum Beispiel für die Systeme Smallworld GIS, HxGN Networks oder GISMobil.

Intuitive Einmessung
Vor Ort kommt die App im Idealfall in dem Moment zum Einsatz, wenn der Hausanschluss frisch verlegt wurde und der Graben noch offen ist. Anders als mit herkömmlichen Vermessungsgeräten erfolgt die Messung nicht mit Sensorik und GPS sondern mit einem photogrammetrischen Verfahren. Die App nimmt laufend Millionen Pixel in der Umgebung auf und erzeugt auf dem Smartphone ein lokales Koordinatensystem. In diesem virtuellen Raum werden zunächst eindeutige Bezugspunkte (Fluchtpunkt, Nullpunkt) aus der Realwelt für die Einmessskizze aufgenommen, beispielsweise die Gebäudeecken oder bereits vermessene Objekte wie Schächte. Anschließend misst der Monteur die Bauteile, angefangen mit der Ventilanbohrschelle oder dem Wasserabzweig über den kompletten Leitungsverlauf mit seinen Knickpunkten bis hin zur Hauseinführung. Auch Mehrspartenhausanschlüssen lassen sich inklusive Liniendarstellung in einem Vorgang dokumentieren. Damit dies alles ohne viel Schulungsaufwand gelingt, leitet NAVA die Anwender durch spezielle Assisitenten Schritt für Schritt durch den gesamten Prozess der Einmessung. Sie erkennt in welchem Modus (Referenz-, Punkt- oder Prüfmodus) sich der Monteur befindet und gibt genau die Tipps, die er gerade braucht. Damit können auch smarte Funktionen wie der Skizzeneditor vor Ort eingesetzt werden, um die Messung mit nur wenigen Handgesten nachzubearbeiten und damit bereits die Fortführung im GIS vorzubereiten und zu vereinfachen.

Genauigkeit unter Spatenbreite
Die vom DVGW geforderte Messgenauigkeit der NAVA-App hat die Mettenmeier GmbH zuvor von einem unabhängigen Institut überprüfen lassen. Zusätzlich ist in der App eine Qualitätssicherung integriert. Über ein Ampelsystem sieht der Monteur bereits vor Ort, ob das interne Modell der App ausreichend Daten für eine genaue Messung hat. Im abschließenden Prüfmodus validiert der Monteur die Punkte und überführt diese mithilfe der App ganz einfach in eine Skizze mit automatischer Orthogonalbemaßung und absoluter Georeferenzierung. Neben der Skizze wird der Leitungsverlauf auch mit Fotos visualisiert, die bei der Messung aufgenommen und den Bauteilen zugeordnet werden können. Dabei werden auch Sachdaten wie Material oder Dimension des Anschlusses erfasst, Formularfelder des Feldbuchs werden ausgefüllt und auch Zählerstände und Bauteile können fotografiert und abgespeichert werden.

Regelwerkskonformer Einsatz nach DVGW GW 120
Natürlich sind bei der Einmessung mit NAVA spezielle Vermessungsvorschriften unbedingt einzuhalten. Mit dem 2021 aktualisierten Regelwerk GW 120 (A) für die Netzdokumentation in Versorgungsunternehmen kann NAVA als photogrammetrisches Verfahren nun über die in GW 128 (M) behandelten Einmessungsverfahren hinaus eingesetzt werden. Die vom Regelwerk geforderte Schulung des Personals in der Anwendung des Verfahrens und die Überprüfung der eingesetzten Geräte erfolgen bei der NAVA-App in Anlehnung an das Regelwerk.

GNSS-Option
Während die NAVA-App mit seinem photogrammetrischen Verfahren bereits Messergebnisse in DVGW-konformer Präzision nach GW 120 liefert und auch bei GPS-Abschattung funktioniert, hat Mettenmeier die Lösung um eine mobile GNSS-Antenne erweitert, die an das Smartphone angedockt wird. Diese reichert die Messung mit absoluten Koordinaten an, die mit Korrektursignal horizontale Genauigkeiten von weniger als zwei Zentimetern erreichen. Der Vorteil der absoluten GNSS-Koordinaten liegt darin, dass nun zusätzlich auch Messungen bei schlechter Sicht oder in größeren räumlichen Dimensionen stattfinden können, zum Beispiel bei der Gleisvermessung, bei Kabel- und Rohrleitungstrassen oder bei sehr langen Hausanschlussleitungen.

Vermessung eines Hausanschlusses mit dem Smartphone

Vermessung eines Hausanschlusses

Im Video wird gezeigt, wie mit NAVA eine komplette Hausanschlusssituation eingemessen wird, ohne dass klassische Vermessungsgeräte zum Einsatz kommen. Allein mit den Fähigkeiten eines modernen Smartphones und mit der Augmented-Reality-App NAVA erfasst der Monteur innerhalb von etwa 10 Minuten den Leitungsverlauf, erstellt eine Fotodokumentation, bestimmt die Bauteile und erzeugt eine zentimetergenaue digitale Skizze, die in Echtzeit auch im Innendienst zur Verfügung steht.

Beitragsbild GNSS

Hexagon setzt auf NAVA-App

Einmessung von Hausanschlüssen mit Smartphone und GNSS

Hexagons Safety, Infrastructure & Geospatial Division, Hersteller von Software für Geo- und Netzinfor-mations- sowie Einsatzleitsysteme, und die Mettenmeier GmbH, Lösungsanbieter für die Energie- und Wasserwirtschaft, kooperieren bei der Einmessung von Hausanschlüssen. So nimmt Hexagon die von Mettenmeier entwickelte Augmented-Reality-App NAVA ab sofort in sein Portfolio auf und stellt diese integriert in die Gesamtlösung seinen Kunden zur Verfügung. Gleichzeitig erhält NAVA eine weitere Genauigkeitskomponente mit dem GNSS-Empfänger Leica Zeno FLX100 von Hexagon.

Durch die Integration der NAVA-App erwartet Hexagon einen Innovationsschub bei seinen Kunden im Infrastrukturbereich. „Im Prozess Hausanschlussdokumentation und -einmessung ergänzt die NAVA-App in idealer Weise unser breites Produktportpolio HxGN NetWorks für Versorgungs-, Entsorgungs- und Telekommunikationsunternehmen“, sagt Maximilian Weber, Senior Vice President, EMEA, Hexagons Safety, Infrastructure & Geospatial Division. Insbesondere Netzbetreiber und die beauftragten Tiefbau-unternehmen digitalisieren damit den Prozess rund um die Hausanschlussdokumentation und die Einmessung. „Der Hausanschluss ist ein Gradmesser der Digitalisierung bei den Netzbetreibern“, ergänzt Stefanie Mollemeier, Geschäftsführerin der Mettenmeier GmbH, „und die Hexagon-Kunden werden von dieser Smartphone-App begeistert sein.“ Selbst Mehrspartenhausanschlüssen lassen sich inklusive Liniendarstellung in einem Vorgang dokumentieren. Dazu nutzt die App neueste Technologien wie Augmented Reality, 3D, Bilddokumentation und Automatisierung. Zugleich öffnet die NAVA-App den Weg in Richtung eines „gläsernen Bürgersteigs“. Aufgrund der Einfachheit und der funktionellen Reife von NAVA über iOS- und Android-Plattformen kann jeder Monteur die genauen Positionen der unterirdischen Anlagen direkt nach der Leitungsverlegung erfassen, Fotos erstellen und den Graben zeitnah wieder schließen. Ein Auftragsstau oder eine ungenaue Einmessung der Bestandsanlagen erst nach Verfüllung der Gräben wird dadurch vermieden. Weiterer Pluspunkt der Lösung ist die von Hexagon bereits realisierte GIS-Schnittstelle: Direkt nach der Einmessung des Hausanschlusses mit dem Smartphone gelangt die digitale Skizze inklusive aller auftragsbezogener Daten und Bauteile direkt und ohne Medienbruch über die Cloud an den NAVA-Manager und von dort weiter ins Geo-/Netzinformationssystem. Daraus resultiert für die Anwender der Hexagon-Lösung HxGN NetWorks eine spürbar verkürzte Prozesskette bei gleichzeitiger Reduzierung der Fehlerquote in der Hausanschlussdokumentation. Fehlende oder unleserliche Messdaten und die daraus resultierenden Rückfragen gehören damit der Vergangenheit an.

Während NAVA mit seinem photogrammetrischen Verfahren bereits Messergebnisse in DVGW-konformer Präzision nach GW 120 liefert und auch bei GPS-Abschattung funktioniert, hat Mettenmeier die Lösung nun um die mobile GNSS-Antenne Leica Zeno FLX100 von Hexagon erweitert. Diese reichert die Messung mit absoluten Koordinaten an. Dazu wird das Smartphone über eine universelle Handheld-Halterung mit dem Empfänger gekoppelt und das kostenlose Leica Zeno Connect-Dienstprogramm auf dem Smartphone installiert. Über den Multifrequenzempfang und das eingesetzte Korrektursignal erzielt NAVA damit horizontale Genauigkeiten von weniger als zwei Zentimetern. Zusätzlich erfolgt durch die Augmented Reality der NAVA-App eine intuitive Überprüfung der Lagequalität direkt vor Ort. Der Vorteil der absoluten GNSS-Koordinaten liegt darin, dass nun zusätzlich auch Messungen bei schlechter Sicht oder in größeren räumlichen Dimensionen stattfinden können, zum Beispiel bei der Gleisvermessung, bei Kabel- und Rohrleitungstrassen oder bei sehr langen Hausanschlussleitungen.

Nachdem NAVA bereits auf der Anwenderkonferenz von Hexagons Safety, Infrastructure & Geospatial Division im Oktober 2022 in Berlin erstmalig präsentiert wurde, planen die beiden Unternehmen bereits die Vorstellung der Gesamtlösung im Rahmen eines gemeinsamen Webinars.

NAVA-GNSS
Einmessung am offenen Hausanschlussgraben mit der NAVA-App und der GNSS-Antenne von Hexagon.
(Quelle: Mettenmeier)

Informationen zu Hexagon

Hexagon ist ein weltweit führender Anbieter von Digital-Reality-Lösungen, die Sensor-, Software- und autonome Technologien kombinieren. Wir setzen Daten ein, um Effizienz, Produktivität, Qualität und Sicherheit in Anwendungen für Industrie, Fertigung, Infrastruktur, Mobilität und im öffentlichen Sektor zu steigern. Unsere Technologien tragen zur Ausgestaltung produktionstechnischer und mit Menschen verbundener Ökosysteme bei, die zunehmend vernetzt und autonom werden – für eine skalierbare, nachhaltige Zukunft.

Hexagons Safety, Infrastructure & Geospatial Division verbessert weltweit die Widerstandsfähigkeit und Nachhaltigkeit wichtiger Dienste, Dienstleistungen und Infrastrukturen zum Wohle des Gemeinwesens. Unsere Lösungen erzeugen aus komplexen Daten zu Menschen, Standorten und Anlagen aussagekräftige Informationen und Funktionen für eine bessere und schnellere Entscheidungsfindung in den Bereichen Behörden und Organisationen mit Sicherheitsaufgaben, Ver- und Entsorgung, Verteidigung, Verkehr und öffentliche Verwaltung.

Hexagon (Nasdaq Stockholm: HEXA B) beschäftigt ca. 23,000 Mitarbeiter in 50 Ländern und erwirtschaftet einen Nettoumsatz von ca. 4,3bn Mrd. Euro. Unter hexagon.com erfahren Sie mehr. Folgen Sie uns auch unter @HexagonAB.

Informationen zu Mettenmeier

Mettenmeier ist ein mittelständisches Softwareunternehmen mit Hauptsitz in Paderborn und beschäftigt derzeit rund 200 Mitarbeiterinnen und Mitarbeiter. Als Anbieter für IT-Lösungen und Beratungsleistungen gehört Mettenmeier zu den ersten Adressen in der Energie- und Wasserwirtschaft. Dabei liegt der Fokus auf den Bereichen GIS und Netzdaten, Asset- und Work-Management sowie der Gestaltung und Unter-stützung von Serviceprozessen. www.mettenmeier.de
